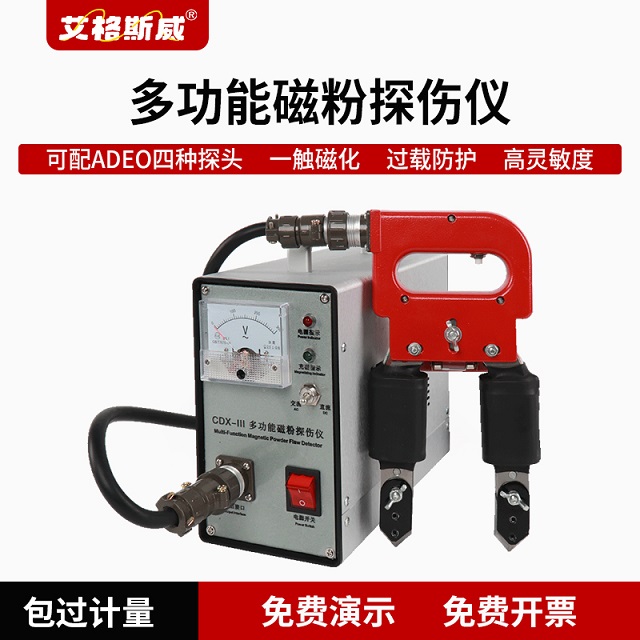

CDX－III 磁粉探伤仪是我公司吸收国内外同类产品的优点自行设计生产的新 型磁粉探伤设备。采用外加磁场 磁化法，使仪器具有体积小、重量轻等优点。高 集成化电路使一台设备兼备原几种设备的全部功能。

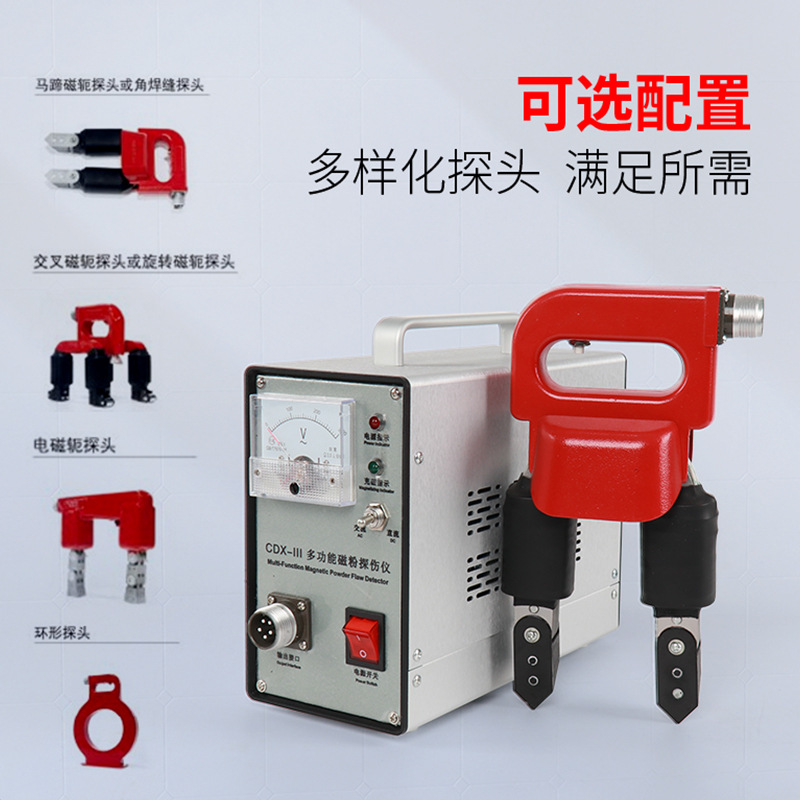

CDX-III 多功能磁粉探伤仪 功能选配

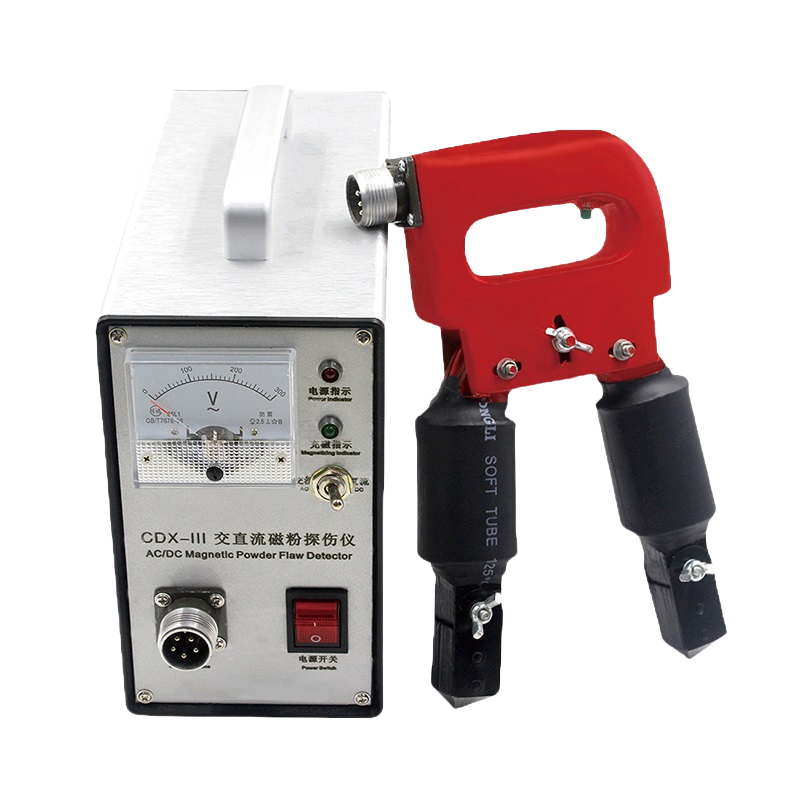

 ▶ A 型探头：也称马蹄磁轭探头或角焊缝探头，活动关节斜面磁头，配有工作灯；对异形面、形状复杂工件探伤尤其适用。极距：20-160 mm; 提升力：AC≥5 kg,DC≥18 kg ; 重量：1 kg 。利用这种探头制成一台设备叫马蹄形磁轭探伤仪或角焊缝探伤仪，探头利用活关节使用范围广。

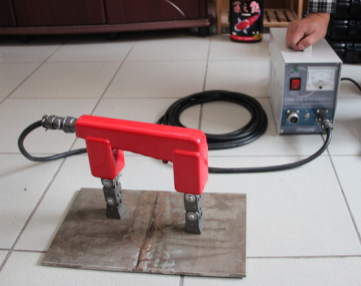

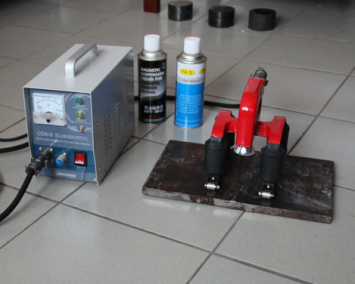

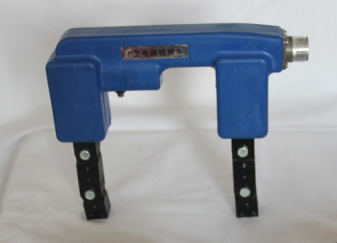

▶ D 型探头：也称电磁轭探头，多种活动关节，磁化强度大。极距: 60-220 mm，提升力：AC≥7 kg，DC≥18 kg ；重量: 1.6 kg。独立利用这种探头制成的设备叫电磁轭探伤仪，探头具有导磁高、磁化强度大等特点。

▶ E 型探头：也称交叉磁轭探头或旋转磁场探头，可一次全方位复合磁化探伤，行走滚轮和工作灯可提高探伤速度。极距：110 mm, 提升力：AC≥12.5kg, 重量：2 kg。独立利用这种探头制成一台设备叫旋转磁场探伤仪，它利用两只交叉的磁轭采用交流电移相技术，使之产生随时间变化的合成旋转磁场，对工件一次全方位复合磁化。探伤速度快、检测质量高。

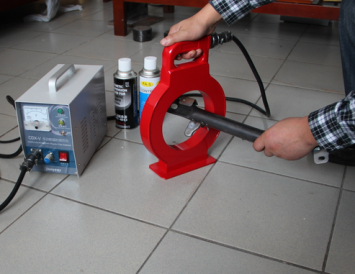

▶ O 型探头：也称 环形探头，内径：150 mm, 中心磁场≥180Oe。重量：3 kg。独立利用这种探头制成一台设备叫环形探伤仪，它是利用线圈通电时产生强磁场的原理设计 的，适用于轴棒类、管 道类、叶片类等复杂工件的分段探伤或退磁。

CDX-III 多功能磁粉探伤仪 技术性能

1.提升力: (1) 旋转探头：大于 18kg (2) 磁轭探头：大于 5.5kg (AC) (代活关节) 36kg (DC) (3) 马蹄探头：大于 5.5kg (4) 磁 环: 1800AT

2.探头极距: (1) 旋转探头: 100mm (2) 磁轭探头: 0—255mm 可调 (3) 马蹄探头: 0—160mm 可调 (4) 磁 环: Φ150 mm 范围

3.电源: AC 220V  ±10%  50HZ  5A

4.探头工作电压: AC36V; DC8V  10A 可选配 A.D.E.O 四种探头

5.探头工作电流：约 8—12A

6.灵敏度：可清晰显示 (15/100) A 型标准片上刻槽

7.探伤速度: ≥6 米 / 分

8.探头温升: ≤60℃

9.工作节拍：建议在长时间连续工作时: 充磁时间≤3 秒，间隙时间≥2 秒

10.外形尺寸: 260140170mm;

11.仪器重量：主机重 9kg，旋转磁场探头重 4 kg，磁轭重 2kg，马蹄探头重 2kg，磁环重 2.5kg

CDX-III 多功能磁粉探伤仪 基本配置

   1.主机　　　　　 　　　1 台

   2.探头　　　　　　　 　1 只

   3.电源线　　　　　   1 根

   4.输出线　　　　　  　1 根

   5.保险丝管 8A　　　 　 2 只

   6.合格证　　　　　　 　1 份

   7.保修卡　　　　　　 　1 份
