数字超声波探伤仪能够快速便捷、无损伤、精确地进行工件内部多种缺陷如裂纹、焊缝、气孔、砂眼、夹杂、折 叠等的检测、定位、评估及诊断，广泛应用于电力、石化、锅炉压力容器、钢结构、军工、航空航天、铁路交通、汽车、机械等领域。它是无损检测行业的必备仪器。
产品主要功能 Product Main Function
●.自动校准：一键式自动校准，操作非常便捷，自动测试探头的“零点”、“K 值”、“前沿”及材料的“声速”；
●.自动显示缺陷回波位置（深度 d、水平 p、距离 s、波幅、当量 dB、孔径ф值）；
●.自动增益、回波包络、峰值记忆功能*高了探伤效率；
●.φ值计算：直探头锻件探伤，找准缺陷高波自动换算孔径ф值,大平底自动计算；
●.500 个独立探伤通道（可扩展），可自由输入并存储任意行业的探伤标准，现场探伤无需携带试块；
●.可自由存储、回放 1000 幅 A 扫波形及数据（可扩展）；
●.外接 U 盘，内部存储可以随时导出，也可以直接存储无限量的探伤存储文件。
●.探伤录像：探伤过程的动态录像，通过外部 U 盘扩展，可以实现录像；
●. DAC、TCG、AVG 自动生成并可以分段制作，取样点不受限制，并可进行修正与补偿；
●.B 型扫描：实时扫查、显示横截面，可显示工件缺陷形状，使探测结果更直观。
●.13 个内置探伤标准可调出，可以自由输入任意业标准；；
●.发射脉冲宽度和强度可调；
●.蓝牙模式与手机和计算机通讯，实现探伤报告管理；
●.性能环保锂电池供电，标配可连续工作到 15 小时。
●.实时时钟记录：实时探伤日期、时间的跟踪记录，并存储；
●.数字抑制，不影响增益和线性；
●.增益补偿：对表面粗糙度、厚工件远距离探伤等因素造成的 Db 衰减可进行修正；
●.曲面修正：用于曲面工件探伤，可实时显示缺陷周向位置和深度
●.角度和 K 值两种输入方式
●.回波次数分析
●.回波编码：以不同颜色显示 1~9 次回波，便于判断缺陷位置
●.裂纹测高：利用端点衍射波自动测量、计算裂纹高度。
●.DAC 声光报警
●.屏幕的冻结和解冻
●.AWS D1.1/D1.5: 美国焊接学会标准，为各类 AWS 焊缝检测应用提供一个动态反射体“缺陷定级”。
●.角度和 K 值两种输入方式
●.波形填充
●.电源状态指示
●.捕捉标记
●.闸门内波形颜色标记
●.闸门内展宽
产品特点 Product characteristics
★ 探头校准、曲线制作等各种操作全程提示，对话框互动，无需看说明书
★ DAC、AVG、TCG、彩色腐蚀 Bscan、AWS，球化率等工具齐全
★ 重复发射率：10-3000Hz 精准调节，高速扫查，绝不漏检
★ 超高信噪比，波形清晰稳定，特殊的抗干扰设计，不惧恶劣工况
★12 位 AD，高速采样，波形细腻，细节尽显，微小缺陷下灵敏度和分辨力超高
★ 缺陷自动验收，智能评测，高清高亮显示，界面立体美观，人性化操作风格
★ 高速实时探伤录像，各种探伤数据都可 USB 存储无限扩展
★ 蓝牙无线传输，手机 APP 现场生成探伤报告，并实现打印
★ IP65 防护标准，合金与硅胶结合外壳，坚固耐用，防水防尘，阻尼支架任意
★ 单电 15 小时连续工作，电池自带独立充电控制，两块电池无连续工作

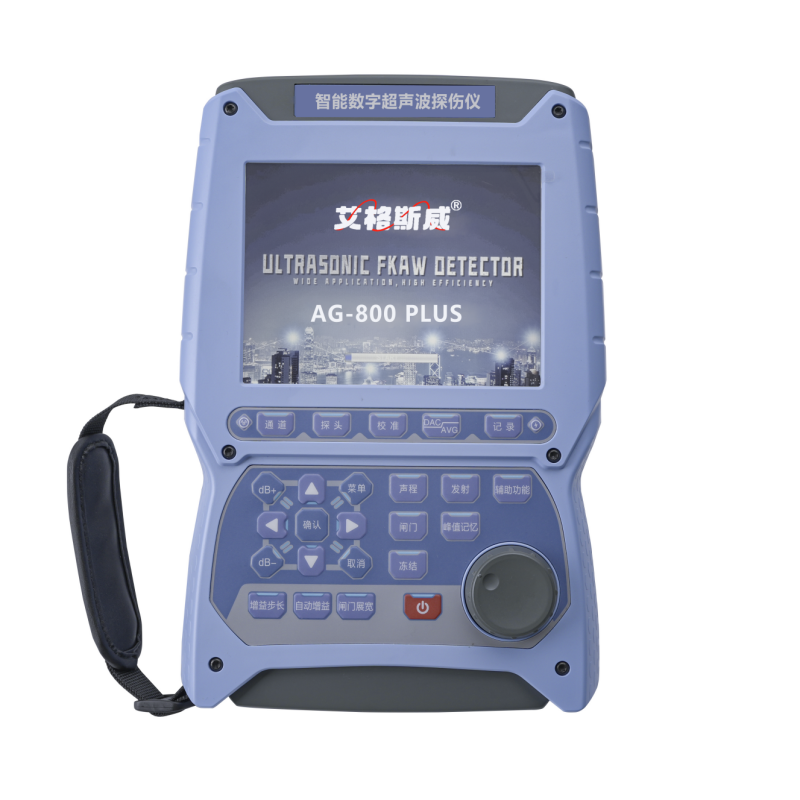

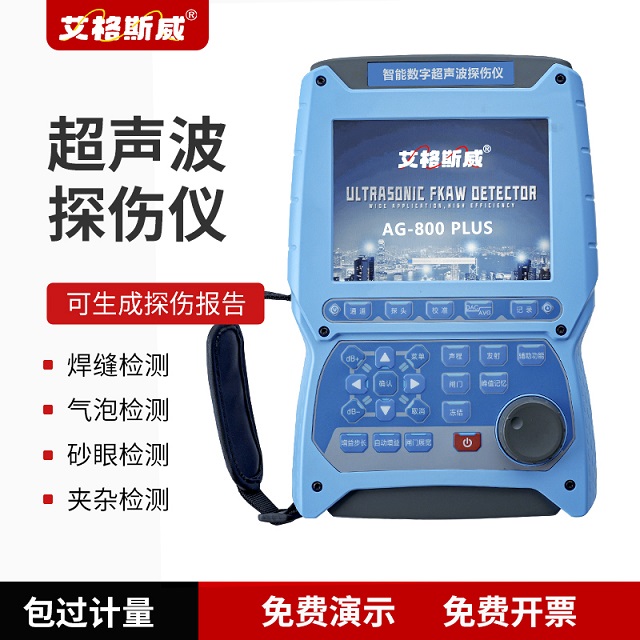

AG-800PLUS 智能数字超声波探伤仪 技术参数
| 项目 | 参数 |
|---|---|
| 检测范围 | 15 米 (钢中、纵波)，透射 30 米 (可扩展) |
| 声速范围 | (100～20000)m/s |
| 重复发射率 | 10-3000Hz 可调节 |
| 灵敏度余量 | >66dB (深 200mmΦ2 平底孔) |
| 数字抑制 | (0～80)%，不影响线性与增益 |
| 重复发射率 | 10-3000Hz 可调节 |
| 动态范围 | ≥38dB |
| 垂直线性误差 | ≤2.5% |
| 水平线性误差 | ≤0.2% |
| 分 辨 力 | >40dB(5P14) |
| 探头类型 | 直探头、斜探头、双晶探头、穿透探头，爬波探头，表面波探头 |
| 脉冲幅度 | ：100V、200V、300V、400V、500V 分级选择，适用探头范围广 |
| 脉冲宽度 | 在 (0.03～0.51)μs 范围内连续调节，以匹配不同频率的探头 |
| 探头阻尼 | 50Ω、100Ω、150Ω、400Ω 可选，满足灵敏度及分辨率的不同工作要求 |
| 闸门读数 | 单闸门和双闸门读数方式可选；闸门内峰值读数 |
| 总增益量 | 120 dB (设有 0.1dB、1dB、2dB、6dB 步进值) |
| 硬件实时采样 | 高分辨率 10 位 AD 转换器，采样速度 320MHz，波形高度保真 |
| 检波方式 | 正半波、负半波、全波、射频检波 |
| 闸门读数 | 单闸门和双闸门读数方式可选；闸门内峰值读数 |
| 滤波频带 | (0.2～35) MHz |
| 插头插座 | BNC/LEMO 可选 |
| 电池工作时间 | 15 小时 |
| 环境温度 | (-10～50)℃ |
| 相对湿度 | : (20～95)%RH |
| 外型尺寸 | 260×175×60 (mm) |
| 重 量 | 1.2Kkg |
| 电 源 | 直流 (DC) 9V |
| 项目 | 数量 | 项目 | 数量 |
|---|---|---|---|
| 探伤仪主机 | 1 台 | 产品包装箱 | 1 套 |
| 标配直探头 | 1 个 | 使用说明书 | 1 份 |
| 标配斜探头 | 1 个 | 合格证、装箱卡、保修卡 | 1 套 |
| 9V 电源适配器 | 1 个 | 腕带 | 1 条 |
| 探头连接线 | 2 条 | U 盘 | 1 个 |
| 手机 APP | 1 套 | 耦合剂 50mL | 1 瓶 |
