一、产品介绍：

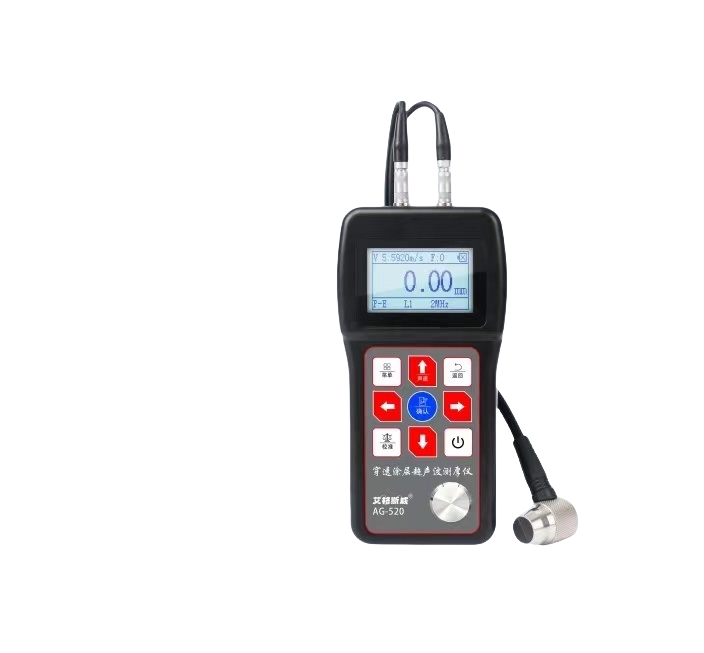

AG-520 智能型多模式穿透涂层超声波测厚仪 ，具有穿透涂层测厚功能 ，可以测量不去掉非磁性涂镀层的基 材工件净厚度。穿透涂层超声波测厚仪与传统的测量方法相比 ，超声波测厚仪的优点在于它只要 能接触被测工件 的一面即可完成厚度测量。穿透涂层超声波测厚仪无需除去被测工件表面的油漆涂覆层即 可准确测量工件厚度。本 仪器可广泛应用于石油、化工、冶金、造船、航空、航天等领域。
二、功能特点：
| 1. 3mm-50mm 大量程可穿透涂层测量，不需打磨涂层即可测基材的厚度 | 7. 2000 组测量数据的大容量数据存储 |
| 2. 自动识别探头，允许探头随意更换，探头两插头插入不分正反 | 8. 常用功能只需操作面板快捷键，简单直观易学，更多功耗需要进入菜单操作 |
| 3. 标准，扫查、报警、差值、高温、均值，曲面等多种测量模式可选 | 9. 显示单位可在毫米和英寸间选择 |
| 4. 内置 9 种常用材料声速可直接选用，也可手工输入已知声速 | 10. 测量显示界面实时显示声速、探头谐振频率、耦合状态、电池剩余电量、测量模式等信息 |
| 5. 可通过测量已知厚度试块做单点校准或两点校准来确定未知材料声速 | 11. 背光功能，可在无光照环境中使用 |
| 6. 选用各种频率、直径、使用温度的探头，可满足各种特殊测厚应用（例如薄板，管材，特厚材料，灰口铸铁，高温材料等） | 12. 低电压或长时间闲置自动关机 |
| 13. 屏幕显示旋转功能，方便倒挂仪器检。 |
三、技术参数
测量范围 标准模式 | 1mm〜300mm （钢、探头分段话用） |
穿透涂层 测量范围 | 3mm 〜50mm |
曲面 测量范围 | 下限 Ψl5mm x 1.0mm(7.5M Hz, Ψ6mm 探头) 下限 Ψl0mm x 1.2mm(7.5M Hz, Ψ6mm 探头) |
显示精度 | 0.0lmm/0.00linch |
材料声速 |
509m/s-18699m/s |
测量精度 | ± (0.5%H+0.05) mm |
接收带宽 | 1MHz 〜10MHz(-3dB) |
测量频率 | 2〜20次/秒（可设置） |
电源 | 3VDC（两节AA碱性电池） |
工作时长 | 280小时（自动模式）;100小时（背光打开） |
显示屏 | 128X64 点阵 LCD |
外形尺寸 | 136(L)x72(W)x20(H)mm |
重量 | 176g （含电池） |
工作温度 | -10~+50℃ |
工作湿度
| 20% 〜90%RH |
试块厚度 | 4mm |
序号 | 名称 | 数量 | 备注 | |
标准配置 | 1 | 主机 | 1台 | |
2 | 标准探头（5MHz/P5EE） | 1只 | ||
3 | 耦合剂 | 1瓶 | ||
4 | ABS仪器箱 | 1只 | ||
5 | 合格证 | 1份 | ||
6 | 保修卡 | 1份 | ||
7 | 说明书 | 1份 | ||
8 | AA(5号)尺寸碱性电池 | 2只 | ||
可选配置 | 9 | 粗晶探头（2.5MHz） | ||
10 | 大量程粗晶探头（2MHz） | |||
11 | 微径探头（7MHz） | |||
12 | 高温探头（5MHz） | |||
13 | 高温耦合剂 |
五：探头选择
名称 | 型号 | 频 率 (MHz) | 探 头 直 径 | 测量范围 | 最小管径 | 特性描述 |
粗晶探头 | N02 | 2 | 12mm | 3.0mm～600.0mm（钢） 40mm以下(灰铸铁HT200) | 20mm | 用于铸铁等粗晶材质的测量 |
大量程粗晶探头 | N02 | 2.5 | 20mm | 3.0mm～600.0mm（钢） 100mm以下(灰铸铁HT200) | 30mm | 用于铸铁等粗晶材质的测量 |
标准探头 | N05/90° | 5 | 10mm | 1.0mm～600.0mm（钢） | Φ20mm×3.0mm | |
微径探头 | N07 | 7 | 6mm | 0.8mm～80.0mm（钢） | Φ15mm×2.0mm | 用于薄壁及小弧面的测量 |
微径探头 | N010 | 10 | 4mm | 0.7mm～3.3mm（钢） | Φ8mm×2.0mm | 用于薄壁及小弧面的测量 |
高温探头 | HT5 | 5 | 14mm | 3～200mm （钢） | 30mm | 用于温度小于300℃的材料的测量 |
