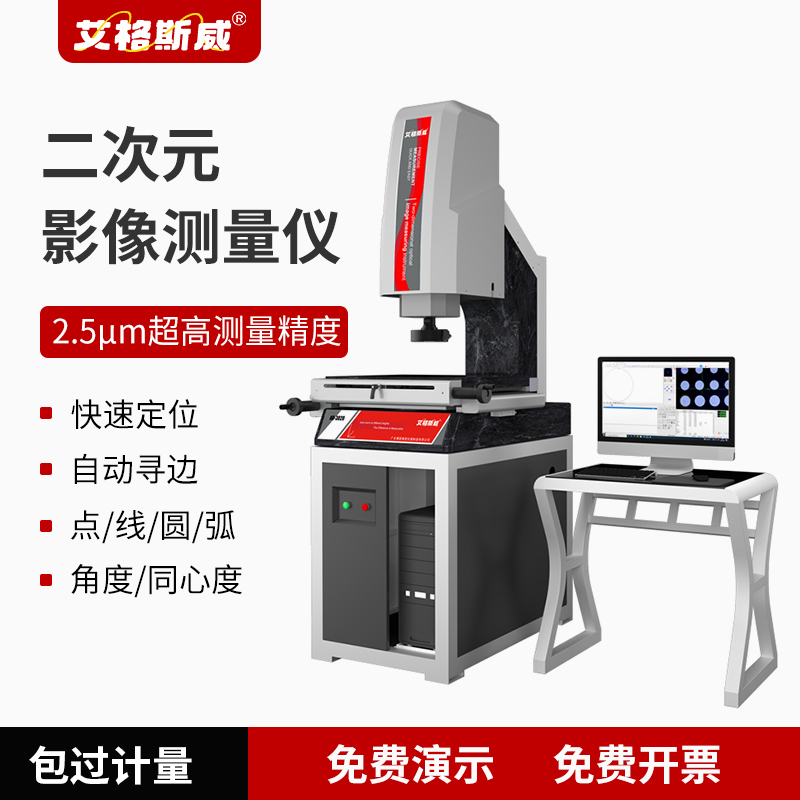

很多操作人员排查影像测量仪数据偏差时，优先怀疑导轨、光栅尺精度，却常常忽略光源系统。光源直接决定工件成像对比度、边缘轮廓清晰度，是影响寻边、尺寸重复性的关键一环，同样工件在不同光照条件下，会输出差异明显的测量数值。深圳嘉禾精密仪器有限公司旗下艾格斯威，自动影像测量仪 AG‑3020S 搭载 8 区可调环形表面光与 LED 轮廓光，下面解析光源系统如何影响测量结果，同时分享光源调试实操思路。

轮廓背光（底部光源）对轮廓尺寸的影响

轮廓光从工件底部向上投射，工件形成黑色剪影，最适合测量工件外形、圆孔外径。艾格斯威 AG‑3020S 自动影像测量仪轮廓光支持 256 级亮度调节。亮度调得过高，工件边缘会出现光晕扩散，测得孔径偏大；亮度过低，边缘轮廓模糊，软件寻边识别不到真实边界。薄壁塑胶件、透明件，对背光亮度尤其敏感，需要反复微调亮度，获取锐利清晰的黑色轮廓边界再开展测量。

环形表面光对表面特征测量的作用

环形表面光从上方多角度照射工件，用于刻印、凹槽、台阶、毛刺等表面特征测量。艾格斯威 AG‑3020S 自动影像测量仪五环八区光源，可以分区开启关闭，应对金属高反光工件。金属抛光工件直接全亮环形光会产生大面积镜面眩光，图像出现大片过曝白斑，软件无法分辨真实边界；适当调暗亮度、关闭部分分区灯光，能够抑制反光，获取真实工件边缘。如果光源 LED 灯珠老化、部分灯珠损坏，视场内明暗分布不均，同一工件不同位置测量，就会出现数据漂移。

光源老化带来的隐性测量误差

LED 光源长期使用会逐步出现亮度衰减，这种衰减肉眼不容易直接察觉。整体亮度下降后图像对比度降低，寻边阈值发生偏移，造成重复性变差。艾格斯威 AG‑3020S 自动影像测量仪日常可以使用标准校准片定期比对，同等软件参数下，如果成像明显变暗，就要核查光源模组状态。光源老化带来的误差很容易被误判为机械导轨精度故障，增加故障排查难度。

不同材质工件光源选型实操

不透明冲压五金件，优先使用轮廓背光测外形尺寸；工件表面台阶、刻印字符，切换环形表面光；高反光镜面金属，降低光源亮度，分区控光消除眩光；透明塑胶件，背光亮度不能过高，避免光晕膨胀；黑色哑光工件，适度提高光源亮度，保障边缘和背景有足够对比度。同一批次工件检测，光源亮度分区参数需要固定，不要中途随意更改光照设置，保障测量条件统一。

光源系统日常维护要点

定期用气吹清理光源灯板表面灰尘，灰尘堆积会遮挡光线输出；不要用手直接触碰 LED 灯珠表面。仪器软件保存不同材质工件的光源参数方案，测试同类工件直接调用预设参数，减少人为调试带来的误差。即便机械硬件全部合格，光源设置不合理，依旧会产生较大测量偏差。

总之，光源系统是影像测量仪容易被忽视的关键环节，背光、环形表面光的亮度、分区设置直接决定寻边精度。不同材质工件需要匹配对应的光照方案，光源老化、积灰也会带来隐性测量偏差。操作人员不能只关注机械与光栅硬件，要把光源调试纳入日常检测流程。遇到工件成像效果差难以调试，可联系深圳嘉禾精密仪器获取光源参数调试建议。
